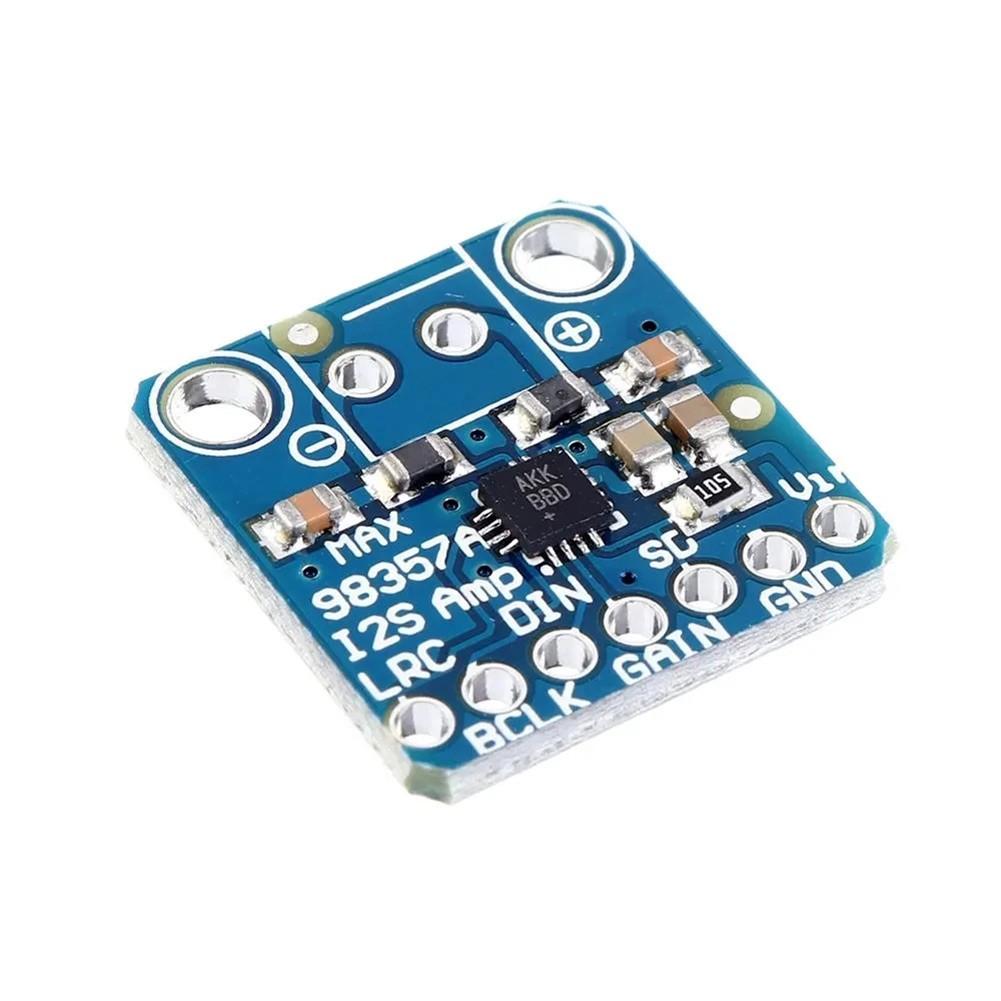

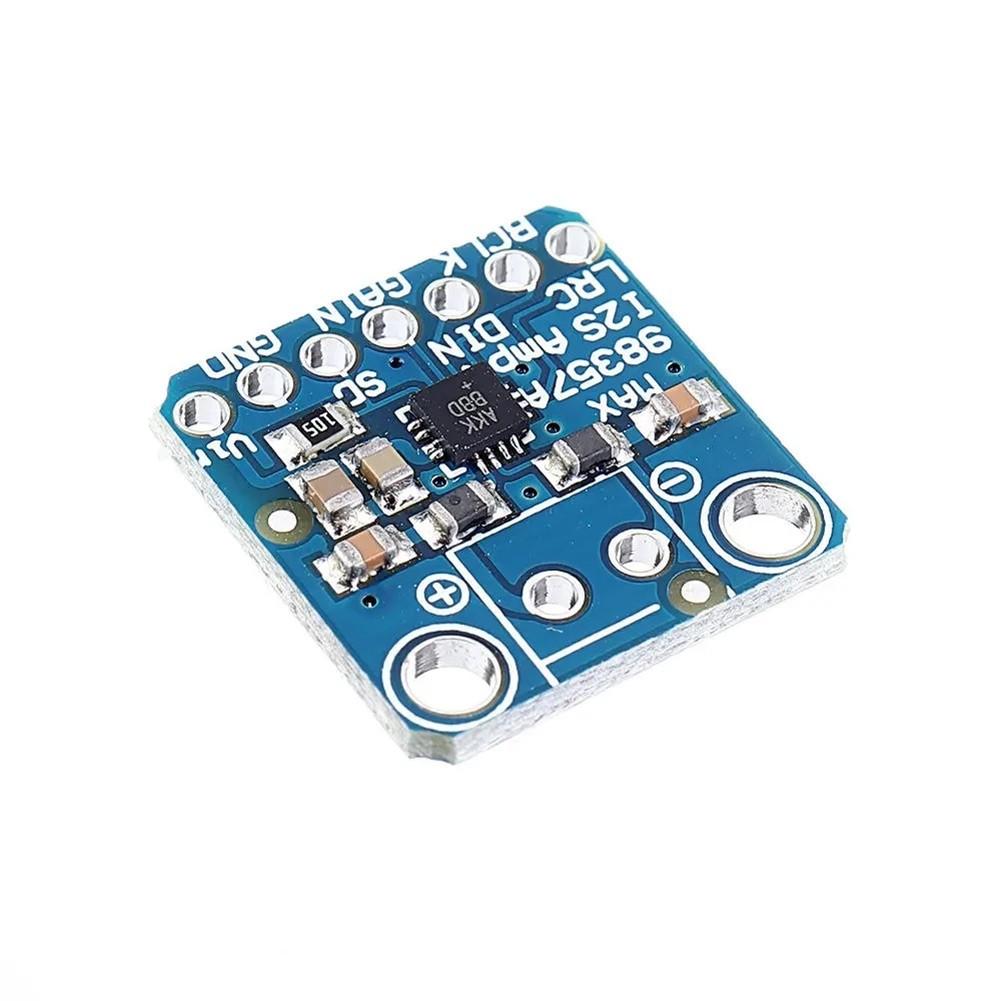

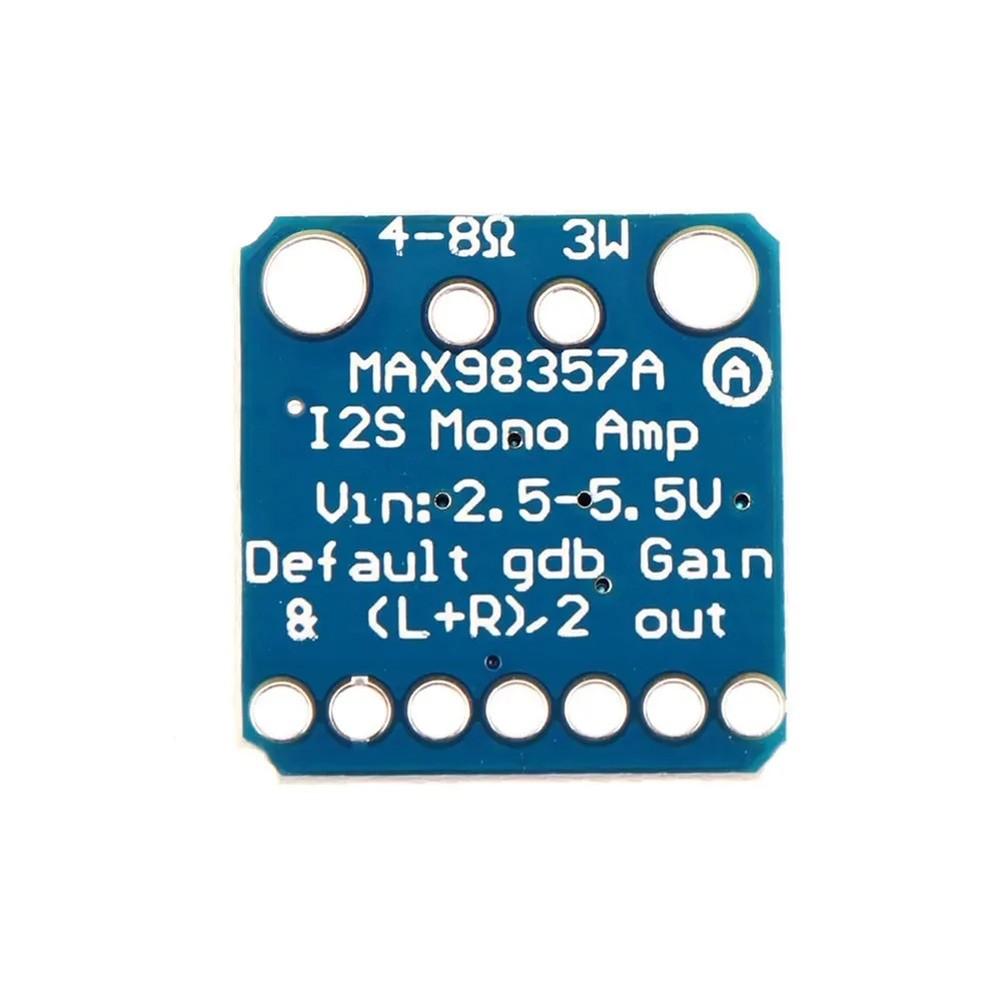

MAX98357 MAX98357A I2S 3W Κλάσης D Διεπαφή Αποκάλυψης I2S DAC Αποκωδικοποιητής

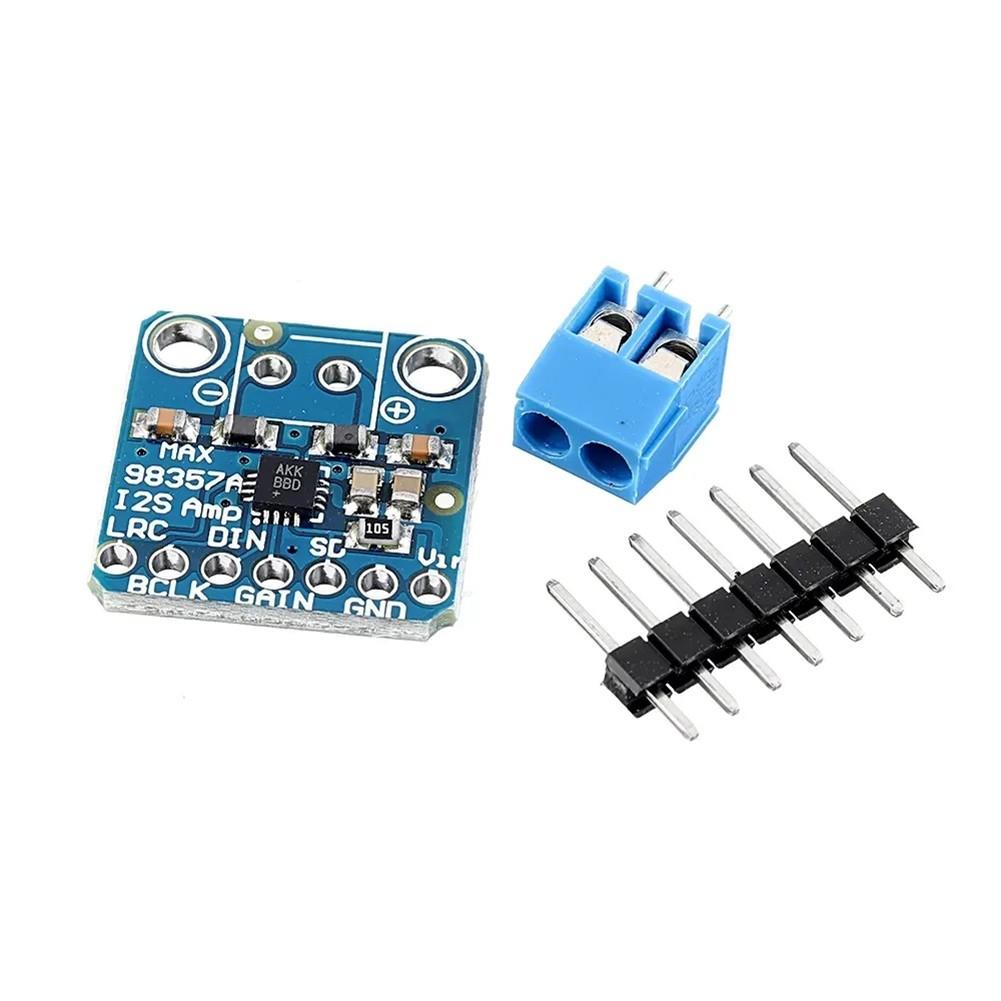

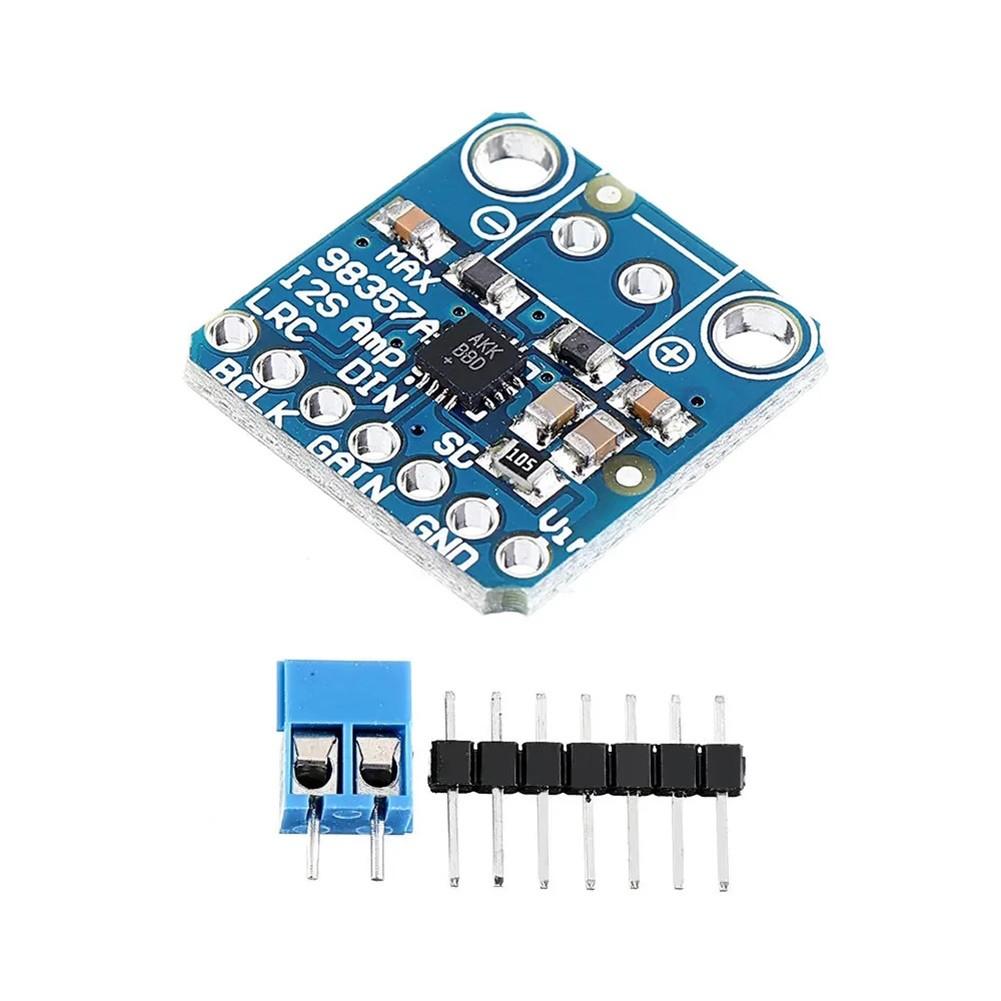

περιγράφω: Κάρτα Ψηφιακού Ήχου I2S, δέχεται ψηφιακό ήχο μέσω της διεπαφής I2S, τον μετατρέπει σε αναλογικό σήμα εξόδου και αυτό για να επιτρέψει άμεση σύνδεση ηχείου. Συνδυάζει έναν μετατροπέα D/A I2S και ήχο επί της πλακέτας. Ισχυρή μικρή στερεοφωνική μονάδα που αποδίδει έως 3,2W σε ηχεία αντίστασης 4Ω. Η Τάξη Δ μπορεί να λειτουργήσει από 2.7 V - 5.5 V. Λόγω της υψηλής απόδοσης αυτού του module, είναι ιδιαίτερα κατάλληλο για φορητά και τροφοδοτούμενα από μπαταρία έργα. Η είσοδος ήχου I2S υποστηρίζει επίπεδα 3,3V και 5V. Το κέρδος μπορεί να ρυθμιστεί στις ακόλουθες τιμές χρησιμοποιώντας την είσοδο κέρδους: 3dB, 6dB, 9dB, 12dB και 15dB Από προεπιλογή, το στερεοφωνικό σήμα (Λ + Ρ) αναμιγνύεται για να σχηματίσει το σήμα εξόδου. Η συμπεριφορά μπορεί να αλλάξει με αντιστάσεις έτσι ώστε να βγαίνουν μόνο L ή R. Η μονάδα παραδίδεται πλήρως συναρμολογημένη και ελεγμένη. Η παράδοση περιλαμβάνει μια κεφαλίδα καρφίτσας και ένα τερματικό 2 ακίδων που μπορείτε να κολλήσετε κατά παραγγελία. Δεν περιλαμβάνονται ηχεία, καλώδια και πλακέτα δοκιμών. Προσδιορισμός: Παραγωγή: 3,2 W Thd: 10% Εμπόδιο ομιλητών: 4 Ω Εξουσία: 5V Τάση λειτουργίας: 2,7 - 5,5 V 77 dB PSRR στο 1 kHz Επιλέξιμα κέρδη: 3 dB, 6 dB, 9 dB, 12 dB, 15 dB Το πακέτο περιλαμβάνει: 1 τεμ * Μονάδα Ήχου σημειώσεις: 1. Λόγω χειροκίνητης μέτρησης, επιτρέψτε σφάλμα 1-3mm. 2. Λόγω της διαφοράς διαφορετικών οθονών, η εικόνα ενδέχεται να μην αντικατοπτρίζει το πραγματικό χρώμα του στοιχείου. Ευχαριστώ!
