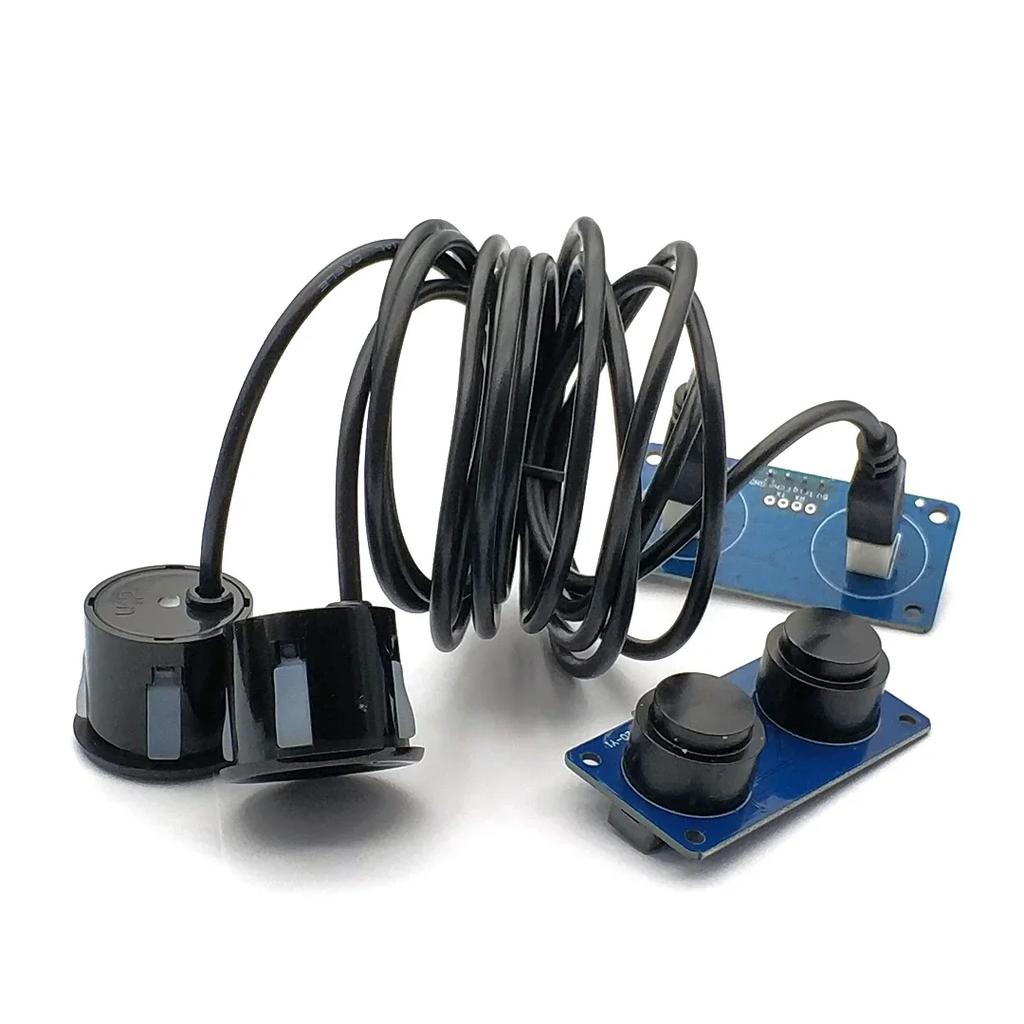

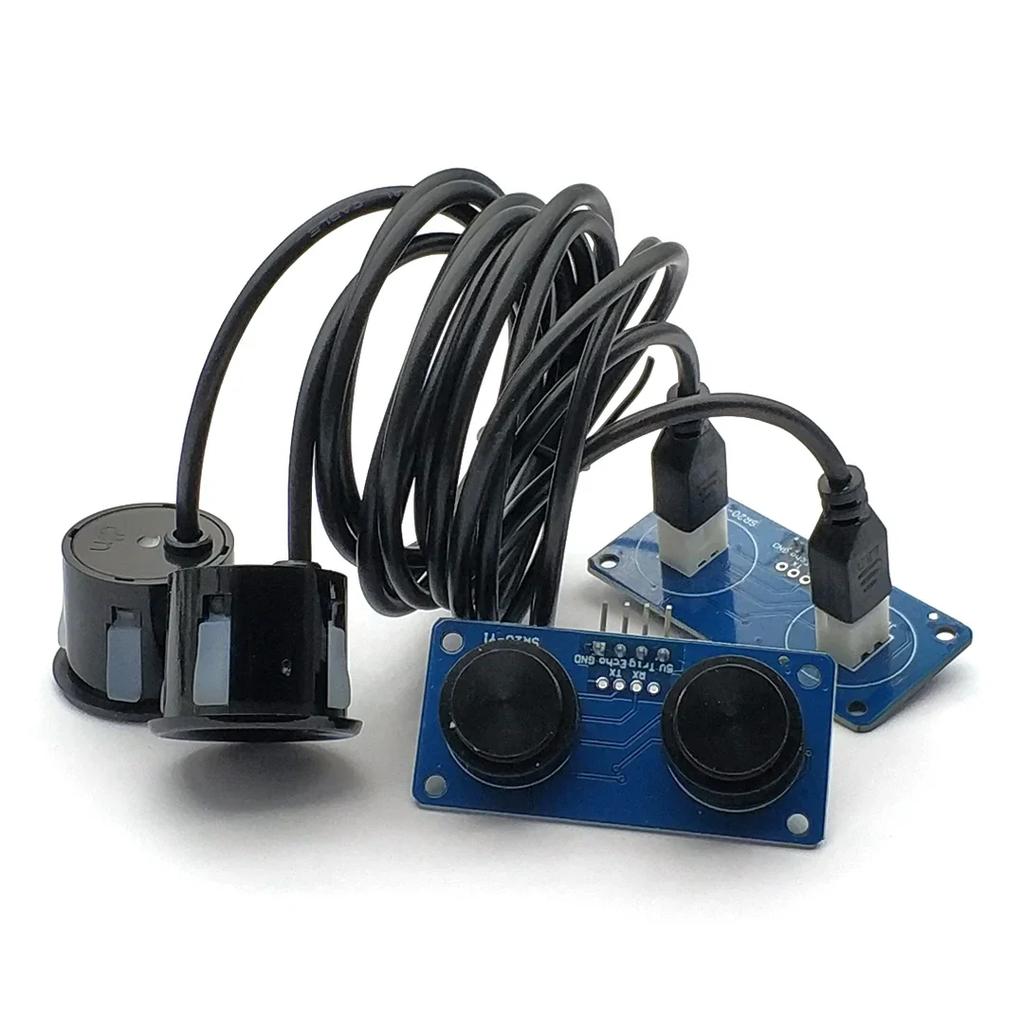

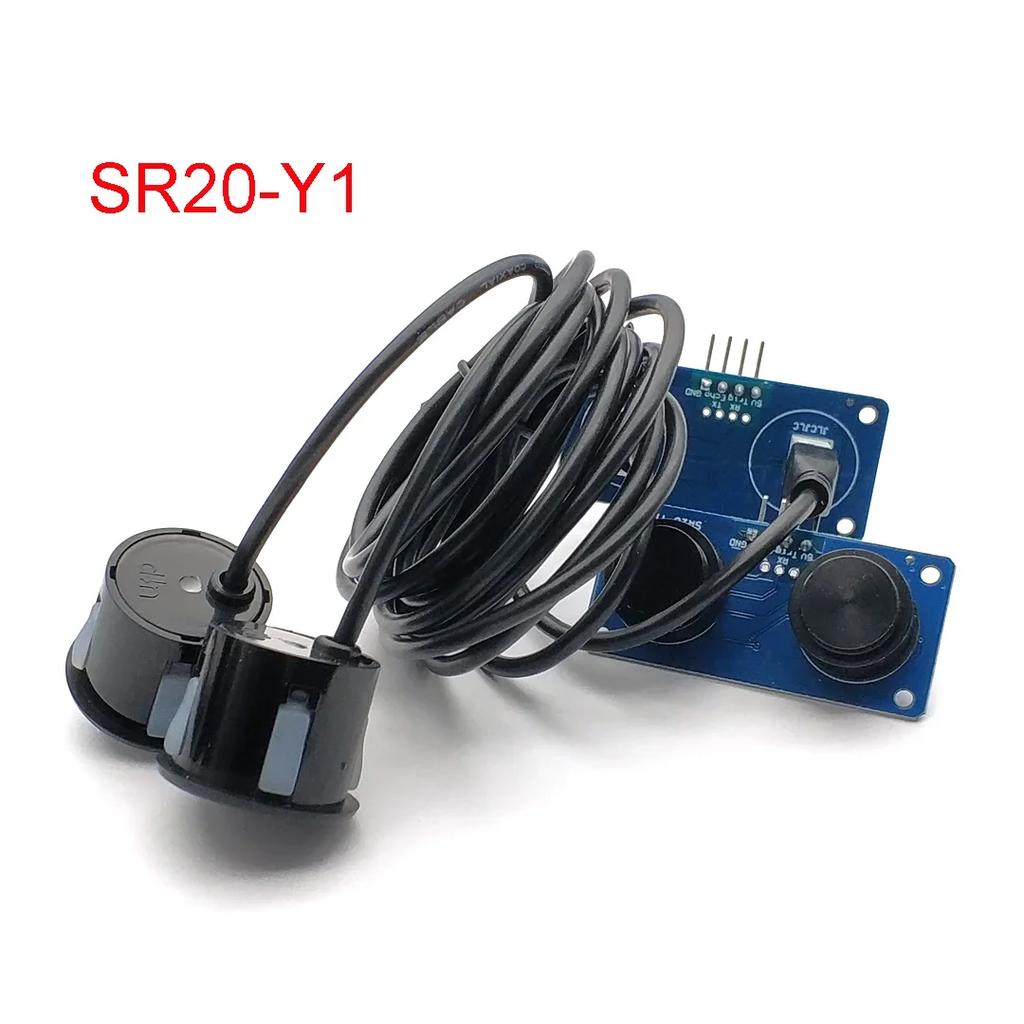

Duální sondový modul JSN-SR20-Y1 může poskytovat bezkontaktní snímání vzdálenosti v rozsahu 2 cm - 500 cm a přesnost měření vzdálenosti může dosáhnout až 3 mm.; modul obsahuje transceiver, integrovaný ultrazvukový senzor a řídicí obvod. Použití režimu jedna je podobné našemu modulu HC-SR04.
Tento produkt využívá průmyslový design duální vodotěsné ultrazvukové sondy, je vodotěsného typu, má stabilní výkon a je kompatibilní se všemi MCU na trhu.
Super krátký dosah, slepá zóna je pouze 2 cm. Stabilní měření vzdálenosti je silným základem pro úspěšný vstup tohoto produktu na trh.
Funkce:
1. Malá velikost a pohodlné použití;
2. Ultra-malé měření slepé oblasti.
3. Vysoká přesnost měření;
4. Silná ochrana proti rušení;
5. Integrovaná zapouzdřená vodotěsná pásková sonda, vhodná pro mokrá a drsná měřicí prostředí
Pracovní napětí:DC:3.0-5.5V
Pracovní proud:méně než 8mA
Frekvence sondy:40 kHz
Největší dosah:500 cm
Nedávný rozsah:2 cm
Přesnost na velkou vzdálenost:± 1 cm
Rozlišení:3 mm
Pro měření úhlu:60. stupeň
Vstupní spouštěcí signál:
1,20uS výše uvedený TTL puls
2, a sériový port pro odesílání instrukcí 0X55
Výstup echo signálu:
výstupní šířka pulzu úroveň signálu, nebo TTL
režim připojení:3-5,5V (kladný pól)
Trig (řídicí terminál)RX
Echo(Výstup)TX
GND(Záporný pól napájecího zdroje)
Velikost produktu:L48*W23*H10 mm
Provozní teplota:-20℃-+ 70℃
Barva dílu:Deska plošných spojů je modrá
Balení v ceně
1 ks Vodotěsný ultrazvukový měřicí modul
