Vlastnosti:
1. SEBEVZDUŠENÝ MULTIVIBRÁTOR: Tato sada se skládá hlavně z obvodu pro generování hodin a obvodu dekadického čítače a samobuzeného multivibrátoru s NE555 jako jádrem
2. NABÍJENÍ KONDENZÁTORU C1: Napájecí zdroj nabíjí kondenzátor C1 až R2, R3 a R4. Když se C1 právě začne nabíjet, 2 pin NE555 je stále na nízké úrovni, takže výstupní pin 3 je vysoký. Když je napájení přivedeno na C1 přes R2, R3, R4, a dosáhne 2/3 napájecího napětí, úroveň pinu 3 výstupní svorky se změní z vysoké na nízkou.
3. CYKLUS FORMY KÝVÁNÍ: Vnitřní vybíjecí tranzistor NE555 se zapne, kondenzátor C1 se vybíjí přes R4, R3, pin 7 NE555, dokud napětí na C1 neklesne pod 1/3 napájecího napětí, úroveň na pinu 3 NE555 se opět změní z nízké na vysokou.. C1 se znovu nabije a tento cyklus tvoří oscilaci
4. UPRAVTE R4 PRO ŘÍZENÍ VÝSTUPNÍ FREKVENCE: Doba nabíjení je 0,695 (R2+R3+R4) C1 a doba vybíjení je 0,695 (R4+R3) C1. Nastavení R4 může ovládat výstupní frekvenci oscilátoru a také upravit rychlost průtoku LED světla
5. EFEKT VODNÍ LAMPY: Hodinový oscilační signál NE555 je nepřetržitě přidáván ke 14 pinům CD4017 a 10 LED je připojeno k 10 výstupním svorkám CD4017.. Když 10 výstupních svorek CD4017 generuje postupně vysokou úroveň působením hodinového signálu, pak D1?D10 se rozsvěcují postupně a vytvářejí efekt vodní lampy.
Specifikace:
Typ položky: Světlo tekoucí vody
Napájecí napětí: 2.514.5V
Velikost PCB: Cca. 54 x 21mm 2.13 x 0.83in
Tloušťka PCB: Cca. 1,6 mm 0,06 palce.
Seznam balíků:

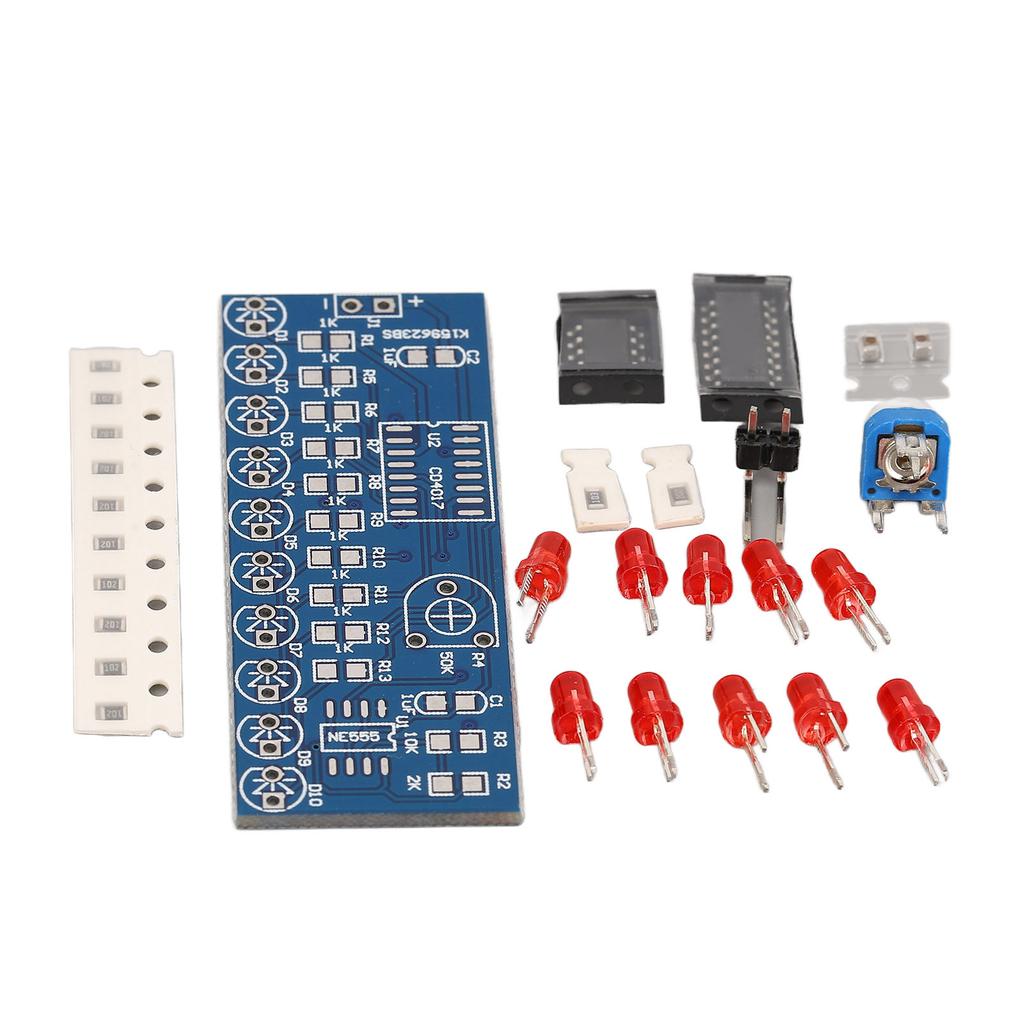

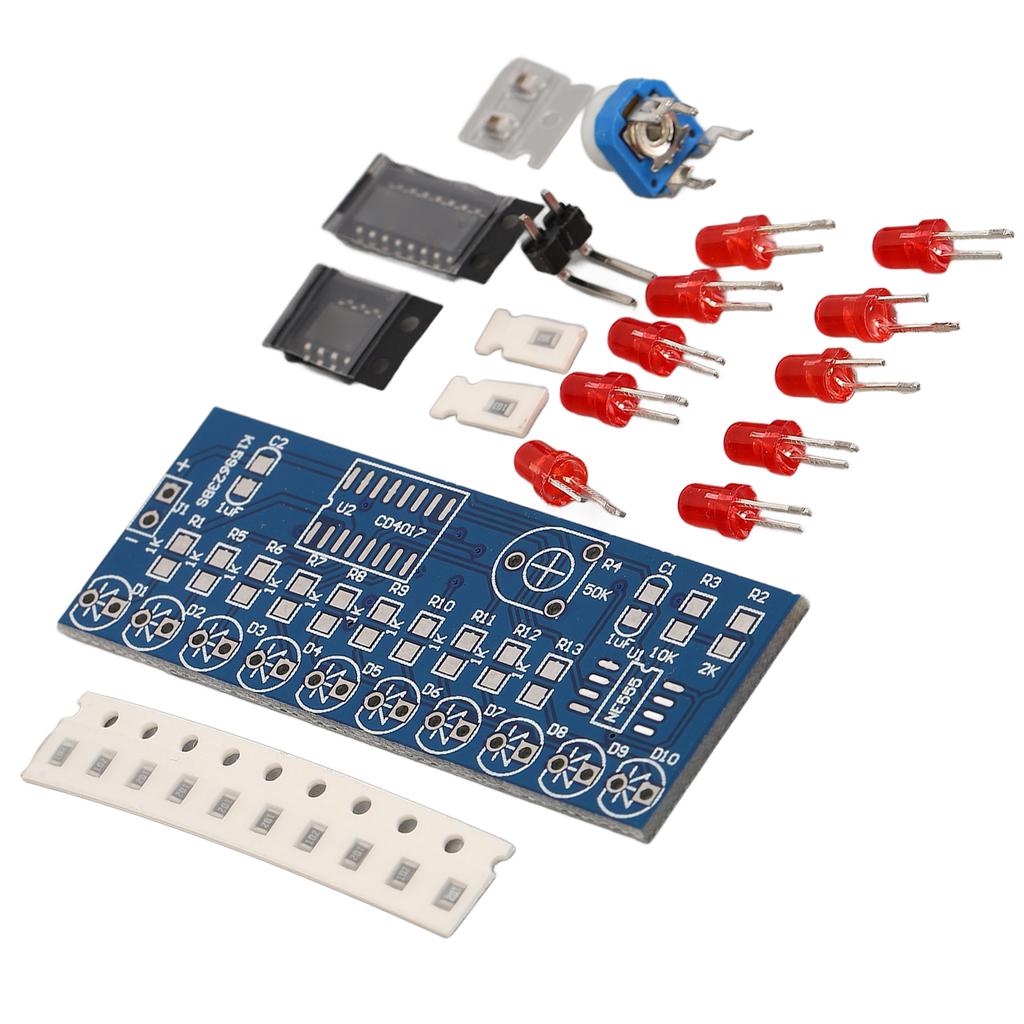

1 x Sada osvětlení tekoucí vodou(19ks)SEBEVZDUŠENÝ MULTIVIBRÁTOR: Tato sada se skládá hlavně z obvodu pro generování hodin a obvodu dekadického čítače a samobuzeného multivibrátoru s NE555 jako jádrem
NABÍJENÍ KONDENZÁTORU C1: Napájecí zdroj nabíjí kondenzátor C1 až R2, R3 a R4. Když se C1 právě začne nabíjet, 2 pin NE555 je stále na nízké úrovni, takže výstupní pin 3 je vysoký. Když je do C1 přes R2, R3, R4 přivedeno napájení, když rea
CYKLUS FORMY KÝVÁNÍ: Vnitřní vybíjecí tranzistor NE555 se zapne, kondenzátor C1 se vybíjí přes R4, R3, pin 7 NE555, dokud napětí na C1 neklesne pod 1/3 napájecího napětí, úroveň na pinu 3 NE555 se opět změní z nízké na vysokou.. C1 je
UPRAVTE R4 PRO ŘÍZENÍ VÝSTUPNÍ FREKVENCE: Doba nabíjení je 0,695 (R2+R3+R4) C1 a doba vybíjení je 0,695 (R4+R3) C1. Nastavení R4 může ovládat výstupní frekvenci oscilátoru a také upravit rychlost průtoku LED světla
EFEKT VODNÍ LAMPY: Hodinový oscilační signál NE555 je nepřetržitě přidáván ke 14 pinům CD4017 a 10 LED je připojeno k 10 výstupním svorkám CD4017.. Když 10 výstupních svorek CD4017 generuje postupně vysokou úroveň pod působením o
